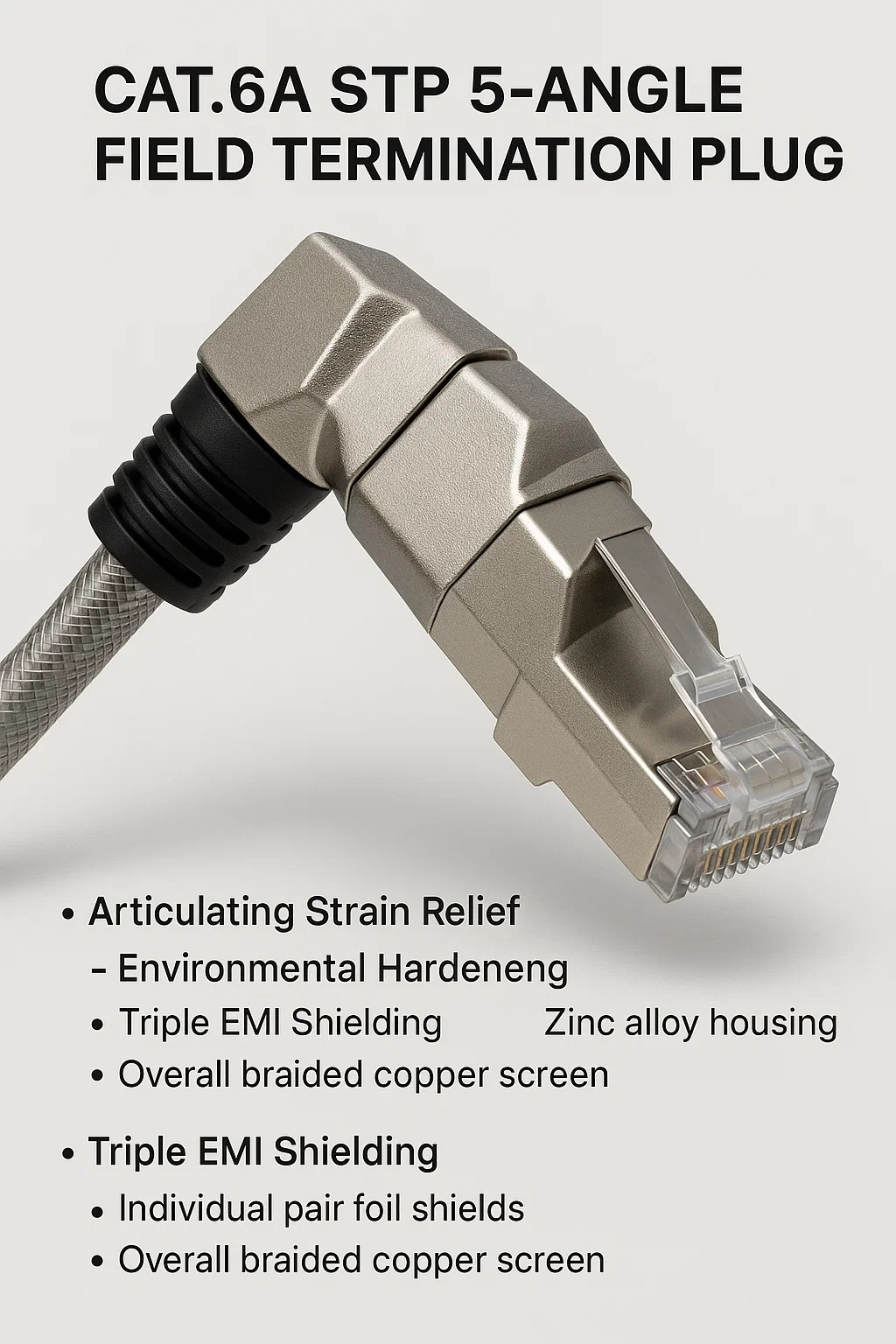

Cat.6A STP 5 Plug Penamatan Bidang Angle

1. Tujuan reka bentuk teras
Pengoptimuman Ruang: Ciri-ciri badan bersudut 45 ° dengan penyesuaian 5-posisi (± 30 ° menegak, ± 15 ° mendatar) ke kabel laluan di ruang yang ketat (mis., Rak pelayan, kabinet kawalan).
Triple EMI Shielding: Menggabungkan:
Perisai foil pasangan individu
Skrin tembaga yang dikepala secara keseluruhan
Zink Alloy Perumahan Blok Gangguan dari Motors/VFD dalam Tetapan Perindustrian.

2. Inovasi Struktur
Melegakan kelegaan ketegangan:
Pivoting kolar menyerap tekanan getaran/flex (mis., Lengan robot, AGVs).
Pengerasan Alam Sekitar:
Meterai IP68 (gasket silikon mengikat kunci) menahan air/habuk.
Kenalan Tugas Tinggi:
50μ "pin bersalut emas menahan 100,000 kitaran mengawan dan 90W poe tanpa arcing.

3. Aliran Kerja Penamatan
Persiapan Perisai:
Lipat keseluruhan jaket di atas jaket kabel; Pengapit di bawah ferrule logam.
Trim pasangan foil untuk mendedahkan 3mm; menamatkan tab asas.
Pengendalian kawat:
Mengekalkan <8mm untwist; Masukkan ke dalam slot IDC yang dikunci (standard T568B).
Kunci Sudut:
Tetapkan orientasi; Kolar tork ke 0.6 N · m untuk pemampatan meterai.

4. Aplikasi utama
Robotik: Pengurusan Kabel dalam Arms Archarulated (Keserasian ISO 9409).
Jentera mudah alih: Penyebaran getaran berat (kereta api, pengecas forklift).
Persekitaran yang keras: Pemprosesan Makanan (Washdown-Rated), Tumbuhan Kimia.

5. Kelebihan vs palam lurus

Cabaran	Penyelesaian 5-sudut	Risiko palam lurus
Panel yang sesak	Membersihkan port/kabel bersebelahan dengan serta -merta.	Kinks kabel pada kemasukan port.
Getaran berterusan	Artikulasi menghalang keletihan wayar.	Konduktor fraktur tekanan.
EMI Hotspots	Mengekalkan kesinambungan perisai 360 °.	Pecah tanah semasa pergerakan.

6. Peraturan Pemasangan Kritikal
Perisai ikatan: Sahkan ≤0.1Ω Rintangan antara shell palam dan skrin kabel.
Bend Radius: Mengekalkan ≥4 × diameter kabel selepas pelarasan sudut.
Keperluan Alat: Gunakan alat punch-down berprofil rendah untuk akses bersudut.

7. Petunjuk Kegagalan
Poe Reset: Kenalan pin miskin atau kegagalan asas perisai.
Titisan Kelajuan: Pasangan Untwisted> 10mm atau kebocoran EMI.
Terlalu panas: pin yang berlebihan (melebihi 90W poe).

8. Batasan
Keserasian kabel: Memerlukan CAT.6A STP (S/FTP atau F/UTP).
Kedalaman Pelabuhan: Mungkin tidak sesuai dengan soket cetek (mengesahkan spesifikasi peranti).
Kos: 2-3 × premium ke atas palam standard.
