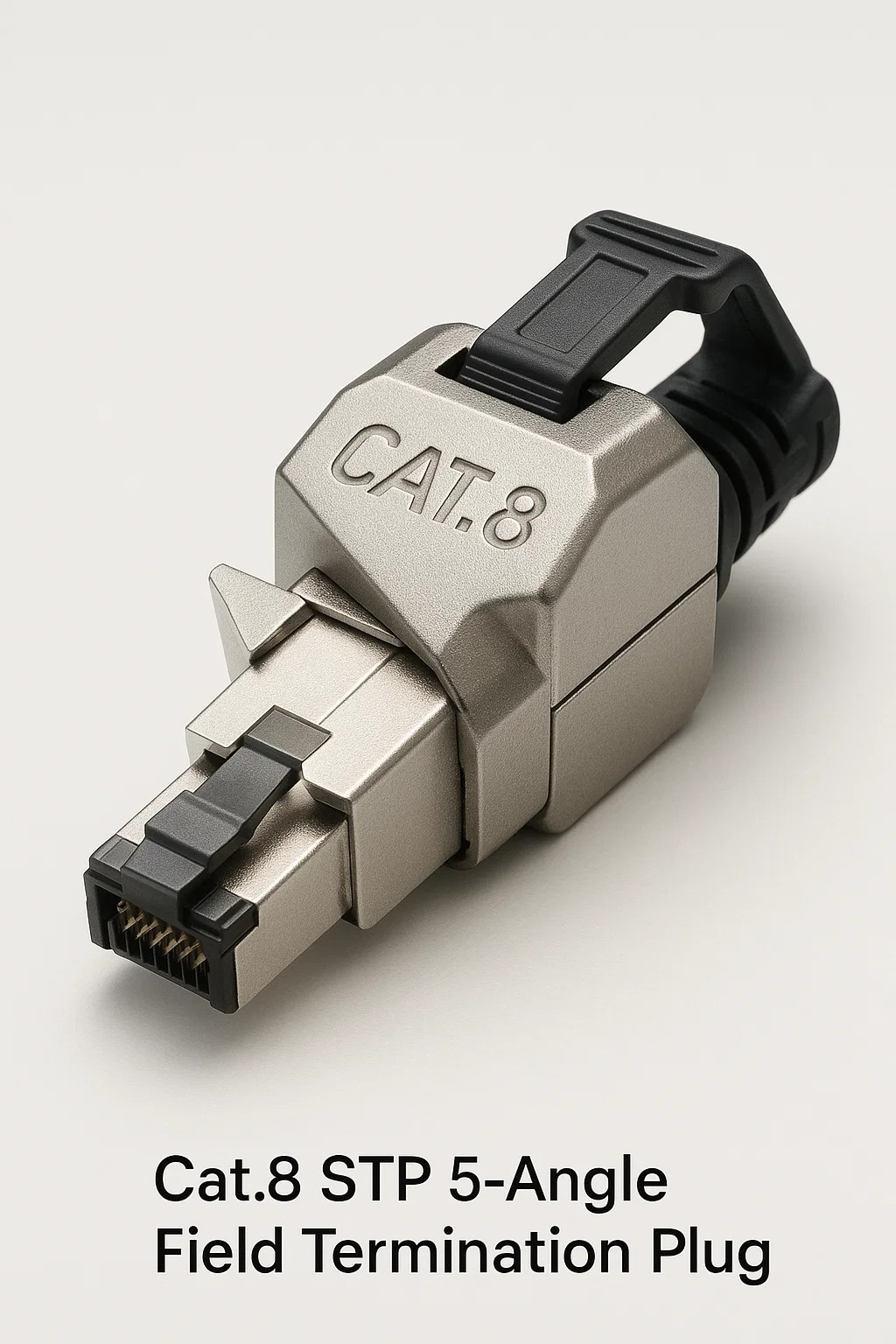

Cat.8 STP Plug Penamatan Lapangan 5-sudut

1. Tujuan reka bentuk teras
Pengoptimuman Ruang: 45 ° Kabel laluan badan palam bersudut, mengelakkan halangan dalam pemasangan sempit (mis., Pelabuhan belakang rak pelayan).
Perlindungan Ketumpatan Tinggi: Menggabungkan pelindung STP dwi-lapisan (pasangan foil individu keseluruhan) dengan kenalan asas bersudut untuk mengekalkan pertahanan EMI.

2. Ciri -ciri struktur
Insert bersudut ketepatan
Sisipan logam berputar laluan isyarat 45 ° secara dalaman, memelihara impedans tanpa selekoh tajam.
Pelepasan ketegangan yang diperkuat
Pivoting Clamp mengamankan kabel sambil membenarkan pelarasan arah ± 30 ° pasca pemasangan.
Shell perindustrian
Perumahan aloi zink dengan meterai IP67 (pilihan) menentang impak, habuk, dan kelembapan.

3. Proses penamatan
Penyediaan perisai
Kupas kembali mengetuk keseluruhan, trim pasangan foil untuk mendedahkan 3mm untuk sentuhan dengan cincin asas plug.
Pengendalian konduktor
Masukkan wayar ke dalam slot IDC yang dikunci dengan <0.3mm Untwist - Misalignment gagal penalaan 40Gbps.
Urutan asas
Perisai pasangan selamat ke terminal dalaman.
Lipat keseluruhan kancing di atas kolar asas.
Snap-shut Shield Cap untuk liputan 360 °.

4. Senario penempatan
Pusat Data: Suis teratas dengan port vertikal yang disusun.
Robotik: Arms yang diartikulasikan yang memerlukan fleksibiliti kabel.
Tentera/Aeroangkasa: Lampiran getaran berat dengan kekangan ruang.

5. Kelebihan Kritikal
Versus palam lurus • menjimatkan ruang sisi 60% • mengurangkan tork kabel di pelabuhan
Versus Adapters • Menghapuskan titik sambungan tambahan • Memelihara integriti isyarat untuk 2000MHz

6. Amaran Pemasangan
Kawalan radius bend
Mengekalkan diameter kabel ≥8x sebelum/selepas palam; Selekoh tajam mendorong kerugian pulangan.
Pengesahan asas
Kesinambungan perisai ujian (0.1Ω max) - Reka bentuk bersudut jurang tanah risiko.
Sekatan alat
Memerlukan alat punch-down berprofil rendah untuk pelepasan akses sampingan.

7. Batasan
Tiada Pembaikan Lapangan: Kenalan yang rosak memerlukan penggantian palam penuh.
Keserasian pelabuhan: gagal dalam soket mendalam cetek (mis., Suis warisan).
Kos: 3 × premium ke atas palam standard CAT.8.

8. Nota Pengilang
Jenama Khusus: Siemon (360 ° Max), TE Connectivity (Industri IQ45), Panduit (berpusing-pai bersudut).
Elakkan klon generik: Knockoffs kekurangan dalaman yang dipadankan dengan impedans.
