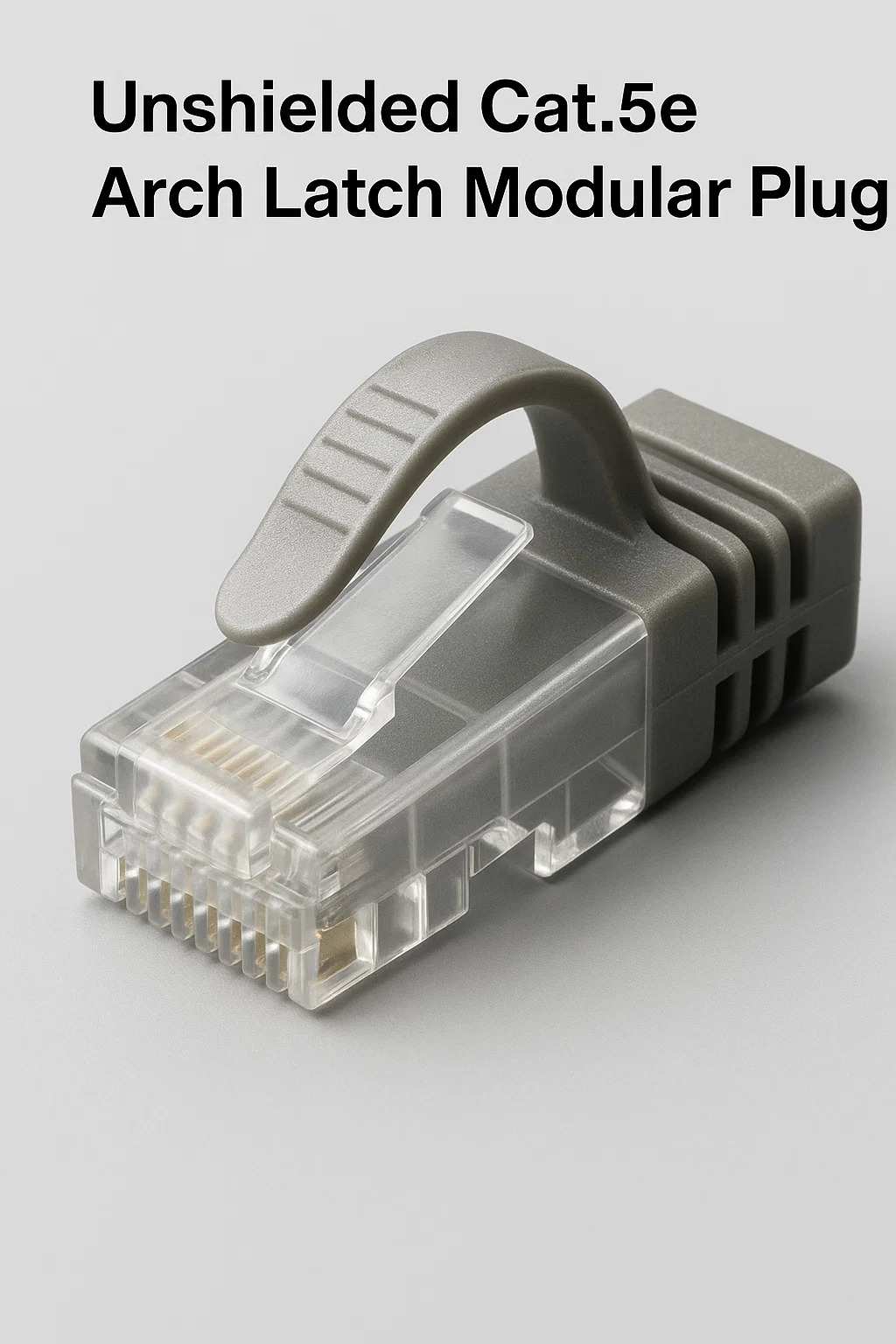

Palam modular Cat.5e Cat.5e Arch Latch

1. Tujuan reka bentuk teras

Pengekalan fizikal yang selamat: Ciri-ciri selak melengkung (dibangkitkan, tab ribbed) untuk cengkaman ketegangan tinggi, menghalang pencabutan secara tidak sengaja di kawasan yang rawan getaran (mis., Di bawah meja, lantai bengkel).
Prestasi Asas: Menyokong 1Gbps Ethernet untuk kegunaan perindustrian pejabat/ringan di mana EMI adalah minimum.

2. Ciri -ciri fizikal utama

Selak bertetulang:
Reka bentuk gerbang yang menebal menentang snaps apabila ditenggelamkan oleh kaki, kereta, atau peralatan.
Pelepasan terikan:
Jaket kabel cengkaman dalaman (tidak diperlukan Kevlar), bertahan 50 lbs tarik daya.
Kesederhanaan yang kurang alat:
Tiada klip atau skru -Release Releases by Thumb Press pada sudut 45 °.

3. Proses penamatan

Strip & Align:
Keluarkan ½ "jaket; Susun wayar dalam perintah T568B (tiada untwisting> 13mm).
Slaid & tempat duduk:
Tekan wayar ke dalam palam sehingga petua memukul dinding depan.
Crim:
Memerah dengan crimper standard; Latch Auto-Deploys Post-Compression.

4. Aplikasi sasaran

Sistem POS Runcit:
Mengamankan kabel ditendang oleh pelanggan di bawah kaunter.
Makmal Pendidikan:
Menahan kaki kerusi bergulir ke atas tali.
Perindustrian Cahaya:
Stesen sampingan penghantar dengan getaran rendah.

5. Senario & Pembetulan Kegagalan

6. Batasan

Tiada Perisai: Gagal berhampiran motor, gelombang mikro, atau garis voltan tinggi.
Cat.5e sahaja: bukan untuk peningkatan 10Gbps.
Kebolehgunaan semula: selak melemahkan selepas 5 penyingkiran; Ganti jika longgar.

7. Vs. Palam standard cat.5e
