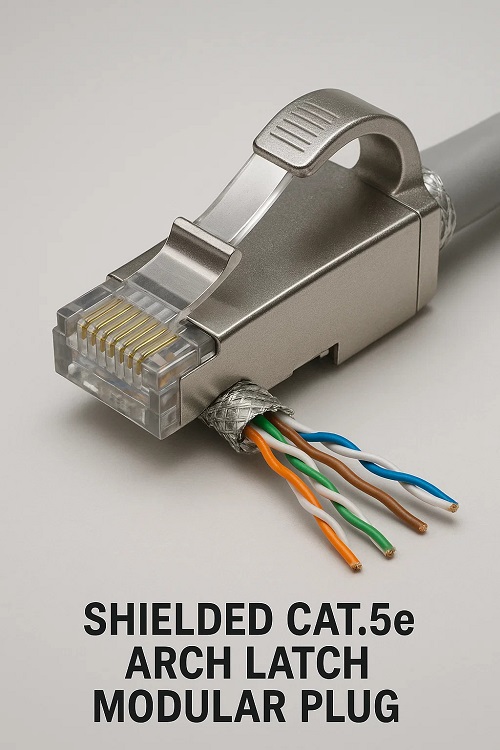

Plug Modular Cat.5E Arch Latch
1. Tujuan reka bentuk teras
EMI Pertahanan Fizikal Keselamatan: Menggabungkan pelindung logam dengan selak melengkung untuk persekitaran dengan gangguan dan getaran (mis., Lantai kilang, makmal perubatan).
Grounding kritikal: Perisai mesti ikatan untuk memasangkan shell untuk mengalihkan bunyi EMI/RFI.
2. Ciri -ciri struktur utama
Perumahan yang dilindungi:
Shell aloi zink atau gangguan plastik metallized ke tanah.
Selak gerbang bertetulang:
Tab yang menebal, ribbed menahan snags dan kesan berulang.
Asas bersepadu:
Metal Teeth Pierce Cable Shield Foil/Braid semasa crimping.
3. Aliran Kerja Penamatan
Persiapan Perisai:
Jaket jalur untuk mendedahkan perisai 15mm; Fold braid/foil ke atas jaket.
Ikatan tanah:
Perisai kedudukan di bawah gigi pengapit logam plug.
Penyisipan Kawat:
Align wayar setiap T568B; Tolak sehingga duduk.
Crim & Lock:
Tindakan Kelim Tunggal:
Memampatkan kenalan
Gigitan perisai ke perumahan
Menyebarkan Latch Arch.
4. Aplikasi sasaran
Peranti Perubatan:
Blok EMI dari mesin MRI/ultrasound berhampiran rangkaian.
Kedai Mesin CNC:
Menentang bunyi bising dan tendangan fizikal dari pengendali.
Sistem AV Teater:
Selamat bertahan kabel semasa acara langsung.
5. Mod & Pembetulan Kegagalan
| Kegagalan | Sebab | Pembaikan medan |
|---|---|---|
| Lonjakan bunyi EMI | Perisai tidak menghubungi gigi | Mendekatkan semula dengan daya ke bawah |
| Fraktur Latch | Tarik menegak (bukan akhbar bersudut) | Selamat dengan gelung zip-tie |
| Tanah berselang -seli | Kakisan pada gigi perisai | Mengikis gigi; Sapukan antioksidan |
6. Kelebihan Kritikal vs Unshielded
| Ancaman | Palam Latch Arch dilindungi | Versi yang tidak disengajakan |
|---|---|---|
| EMI dari motor | Mengalihkan bunyi ke tanah | Drops Packets; pendikit kelajuan |
| Pelepasan statik | Jalan ke tanah menghalang port membunuh | Risiko suis/kerosakan peranti |
| Penggunaan kabel yang dilindungi | Mengekalkan perlindungan akhir-ke-akhir | Kesinambungan Perisai Breaks |
7. Batasan
Ketergantungan tanah: Memerlukan pelabuhan/peranti yang berasaskan.
Kebolehgunaan semula: Latch melemahkan selepas 10 penyingkiran.
Perhatian Alat: Crimpers Standard mungkin terlepas Bite Shield.
