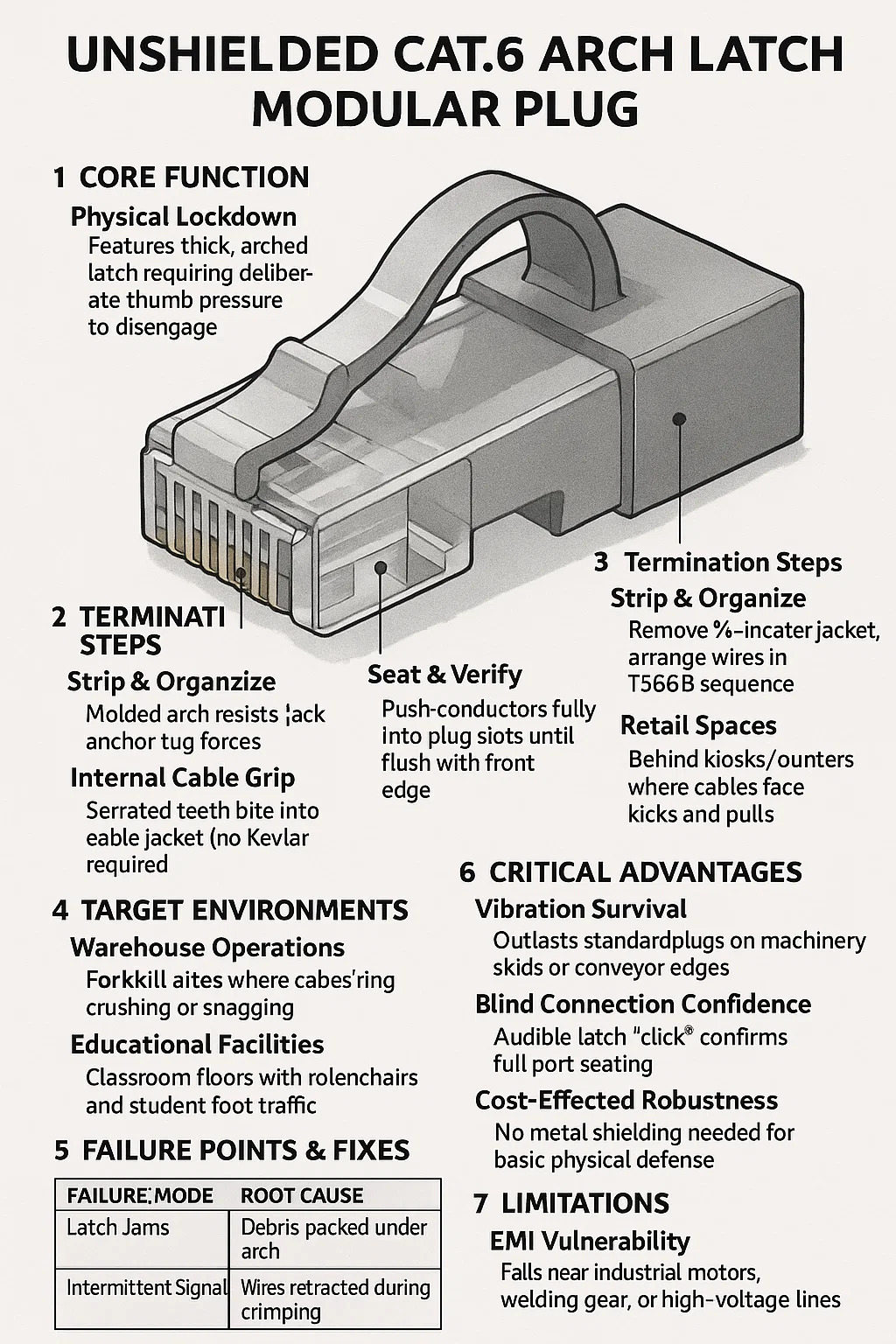

Cat yang tidak disedut.6 Palam modular Latch Arch

1. Fungsi teras

Penguncian fizikal: Ciri-ciri selak tebal, melengkung (ribbed atau bertenaga) yang memerlukan tekanan ibu jari yang disengajakan untuk melepaskan diri, menghalang pencabutan secara tidak sengaja di zon-zon tinggi.
Pengendalian Prestasi: Menyokong 10Gbps Ethernet sehingga 55 meter, persekitaran penargetan di mana EMI diabaikan tetapi kabel menghadapi penderaan fizikal.

2. Membina struktur

Reka bentuk selak bertetulang:
Gerbang yang dibentuk menentang mengetuk apabila ditendang atau tersentak; menahan kesan berulang dari trafik kereta/kaki.
Cengkaman kabel dalaman:
Gigitan gigi bergerigi ke dalam jaket kabel (tidak diperlukan Kevlar), berlabuh melawan daya tarikan sehingga 50 lbs.
Integriti Hubungi:
Pin bersalut emas mengekalkan sambungan tahan pengoksidaan walaupun pembentukan habuk/kotoran.

3. Langkah Penamatan

Strip & Agarkan:
Keluarkan jaket luar ¾ inci; Susun wayar dalam urutan T568B dengan <13mm untwist.
Tempat duduk & sahkan:
Tekan konduktor sepenuhnya ke dalam slot palam sehingga siram dengan tepi depan.
Penyebaran Kelim:
Tindakan kelim tunggal mengunci wayar, jaket genggaman, dan snaps selak ke kedudukan bersenjata.

4. Persekitaran sasaran

Operasi Gudang:
Lorong Forklift di mana kabel risiko menghancurkan atau mengikat.
Kemudahan pendidikan:
Lantai kelas dengan kerusi bergulir dan trafik kaki pelajar.
Ruang Runcit:
Di belakang kiosk/kaunter di mana kabel menghadapi tendangan dan menarik.

5. Mata & Pembetulan Kegagalan

Mod kegagalan punca punca di tapak
Serpihan Jams Latch Dikemas di bawah Ledakan Gerbang Mampat Udara Di Bawah Selak
Kabel isyarat sekejap ditarik balik semasa palam kepingan crimping; RE-terminate
Percubaan Pengunduran Vertikal Latch Pakai Ganti Palam selepas 5 Penghapusan Kasar

6. Kelebihan Kritikal

Survival Getaran: Outlast Palam standard pada skid jentera atau tepi penghantar.
Keyakinan Sambungan Buta: Latch Audible "Klik" mengesahkan tempat duduk port penuh.
Kekuatan Kos yang Berkesan: Tiada Perisai Logam diperlukan untuk Pertahanan Fizikal Asas.

7. Batasan

Kelemahan EMI: Gagal berhampiran motor industri, gear kimpalan, atau garis voltan tinggi.
Cat.6 Jarak Jarak: Bukan untuk 10Gbps berjalan melebihi 55 meter.
Tidak ada jalan pelindung: Tidak dapat diubahsuai kabel yang dilindungi tanpa melanggar prestasi.
